Mobilift 250 Componibileda 2,5 a 20,75 metri250 kg
Richiedi un preventivo

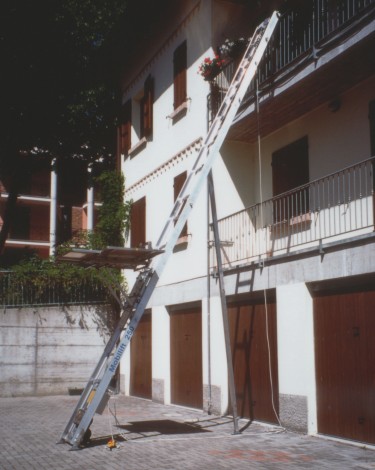

L'elevatore componibile Mobilift 250 è progettato per il sollevamento di mobili, materiali edili, per il settore traslochi ed è particolarmente adatto laddove esistano particolari problemi d'ingombro.
È disponibile in due versioni:
- Mono: con velocità della piattaforma fissa a 22 metri/minuto, la maggiore semplicità consente di avere un costo inferiore rispetto alla versione DHS;
- DHS: con velocità della piattaforma progressiva da 0 a 40 metri/minuto, partenza ed arrivo graduali per il trasporto dei carichi più delicati, seconda pulsantiera integrata nella testata.
I suoi punti di forza sono la portata utile di ben 250 kg, grazie agli elementi costruiti in lega di alluminio serie 7000, la velocità e semplicità di montaggio, la velocità di traslazione della piattaforma, l'insuperabile affidabilità.
Conformi alle direttive europee fra le quali la 2006/42/CE e ai requisiti di "Industria 4.0", tutti gli elevatori sono progettati e costruiti da Scala Reale con particolare attenzione alla sicurezza degli operatori.

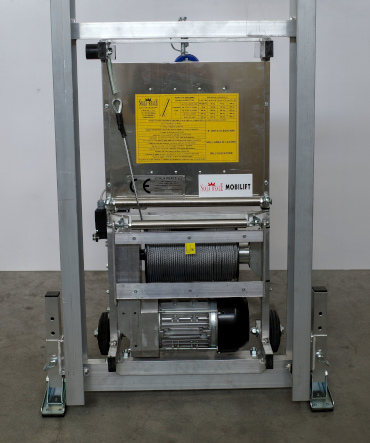

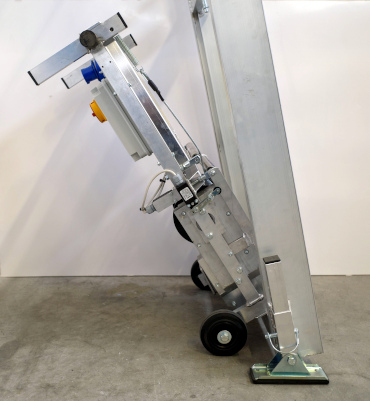

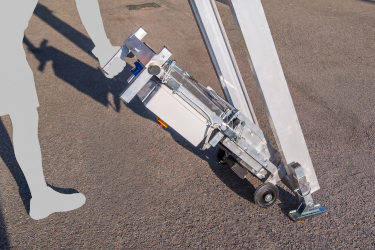

Il gruppo motoriduttore, provvisto di ruote, può essere montato
senza la necessità di sollevarlo ed è fissato all'elemento
base attraverso un unico perno di bloccaggio.
Il suo telaio, il motore e il riduttore sono in lega di
alluminio.
Funzionalità aggiuntive:
- piedi regolabili per garantire il perfetto appoggio su tutti i tipi di terreno;
- carter trasparente per controllare il corretto avvolgimento della fune;
- posizioni di finecorsa superiore e inferiore regolabili;
- nella versione DHS: doppio finecorsa in salita e discesa per partenza e arrivo graduale.

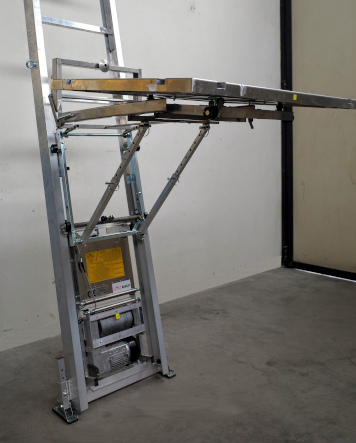

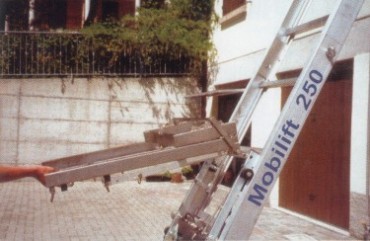

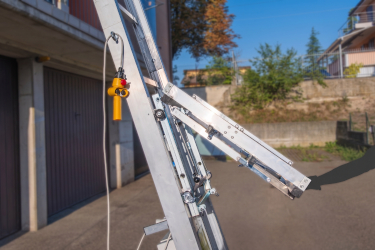

Il portapianale è realizzato in lega di alluminio e si fissa al carrello in modo veloce e semplice, dapprima agganciandolo, poi inserendo due perni di bloccaggio.

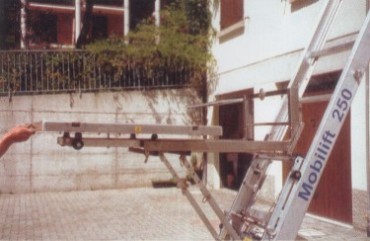

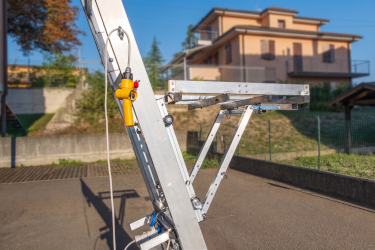

La piattaforma di carico si inserisce all'interno delle guide del
portapianale.
I tubolari telescopici permettono una precisa regolazione del
livello della piattaforma.

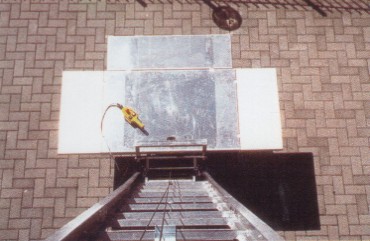

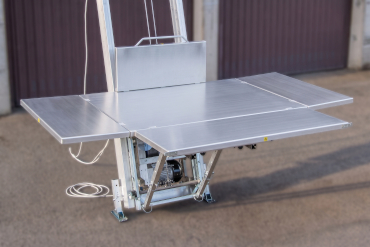

Le 3 sponde laterali della piattaforma e quella frontale sono separabili
e posizionabili in orizzontale o in verticale.
Dimensioni della piattaforma:
- chiusa cm 123x83;
- aperta cm 199x121;
- sponde laterali alte cm 38.

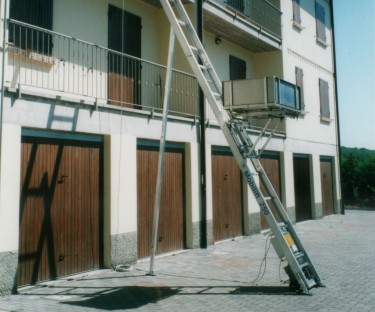

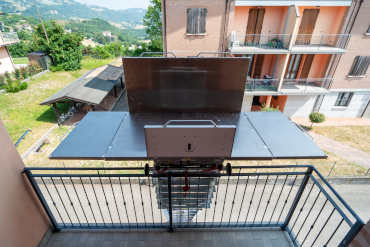

La piattaforma è girevole e rientrabile nel balcone o finestra.
Su richiesta è disponibile anche la piattaforma fissa
(non girevole e non rientrabile), che permette di abbattere il costo qualora
queste funzionalità non fossero necessarie.

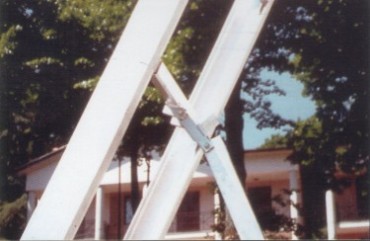

Il puntello rompitratta estensibile fino a 7,5 metri è
interamente in lega di alluminio ed è costituito da 3 parti.
Il sistema di aggancio permette il rapido e sicuro fissaggio da
terra.
La puleggia di testa è progettata per il passaggio del cavo
d'acciaio senza necessità di smontarla.

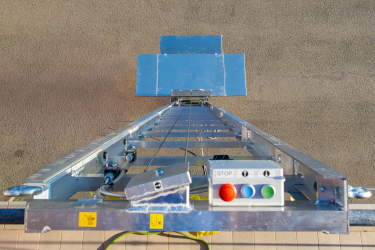

I finecorsa sono già installati sulla testata, per velocizzare le
operazioni di montaggio.
La versione DHS integra una seconda pulsantiera sulla testata.

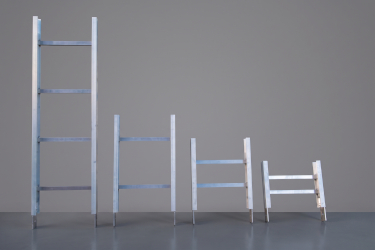

Il kit standard comprende i vari elementi da 2 metri e gli elementi intermedi di 1m, 0,75m e 0,5m per effettuare il montaggio ogni 25cm.
La realizzazione degli elementi scala in lega di alluminio serie 7000 consente il raggiungimento della portata massima di 250 kg mantenendo una struttura leggera.
Fasi di montaggio

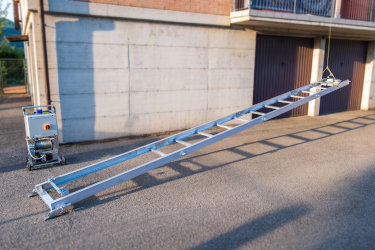

Quando lo spazio lo permette, l'elevatore può essere montato a
terra, sollevandolo una volta terminato il montaggio.
Diversamente, si può montare verticalmente, con l'ausilio
di funi o del verricello elettrico (optional).

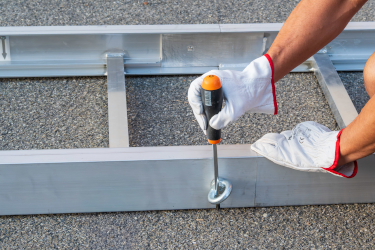

Gli elementi sono accoppiati tramite viti e golfari, il serraggio può essere effettuato con un attrezzo generico come un cacciavite o similari.

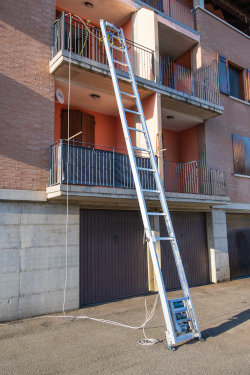

Una volta sollevati gli elementi scala, si inserisce il motoriduttore, si collegano i cavi elettrici e si fa passare la fune d'acciaio.

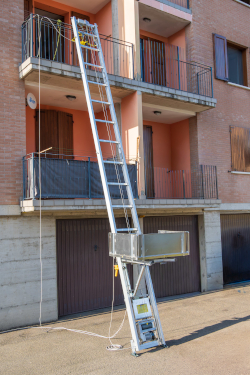

Si procede infine al montaggio della piattaforma di carico e del puntello telescopico (ove prescritto): Mobilift 250 è già pronto per lavorare!
Accessori disponibili
Caratteristiche tecniche
| Dati generali | |||
|---|---|---|---|
| Versione | Mono | DHS | |
| Altezza massima di montaggio elevatore | m | 20,75 | |
| Portata utile sulla piattaforma | kg | 250 | |
| Velocità della piattaforma | m/min | singola 22 | progressiva 0-40 |
| Velocità selezionabili della piattaforma | m/min | 22 | 12 - 28 - 40 |
| Potenza assorbita | kW | 1,2 | 2,4 |
| Alimentazione elettrica | - | monofase 230 V - 50 Hz | |
| Grado minimo di isolamento elettrico | - | IP55 | |
| Altezza minima della piattaforma da terra | m | 0,92 | |
| Pesi | |||
| Versione | Mono | DHS | |
| Elevatore da 16,75 m completo | kg | 219 | 224 |
| Elevatore da 20,75 m completo | kg | 243 | 248 |
| Gruppo motoriduttore, quadro elettrico | kg | 50 | 54 |
| Testata completa di finecorsa | kg | 7 | 8 |
| Carrello | kg | 7 | |
| Portapianale | kg | 12 | |
| Piattaforma con sponde (per mobili, traslochi, edilizia) | kg | 24 | |
| Pulsantiera, cavo | kg | 4 | |
| Elemento da 0,5 m | kg | 4 | |
| Elemento da 0,75 m | kg | 6 | |
| Elemento da 1 m | kg | 7 | |
| Elemento da 2 m | kg | 12 | |
| Elemento base da 2 m | kg | 14 | |
| Puntello da 7,5 m | kg | 12 | |
| Dimensioni | |||
| Piattaforma chiusa | mm | larghezza 1230, profondità 830 | |
| Piattaforma aperta | mm | larghezza 1990, profondità 1210 | |
| Altezza sponde | mm | 380 | |
| Elemento da 0,5 m | mm | lungh. 640, largh. 639, H 113, spessore 5 | |
| Elemento da 0,75 m | mm | lungh. 890, largh. 639, H 113, spessore 5 | |
| Elemento da 1 m | mm | lungh. 1140, largh. 639, H 113, spessore 5 | |
| Elemento da 2 m | mm | lungh. 2140, largh. 639, H 113, spessore 5 | |
Dotazioni di serie per l'elevatore Mobilift 250 da 16,75 metri:
- Gruppo motoriduttore completo di ruote e quadro elettrico
- Pulsantiera a filo
- Carrello con aste di regolazione finecorsa
- Portapianale con barra di prolunga ribaltabile
- Piattaforma per mobili, traslochi e materiali edili girevole e rientrabile
- 3 sponde asportabili
- 6 elementi da 2 metri
- 1 elemento base da 2 metri con piedi regolabili
- 1 elemento da 1 metro
- 1 elemento da 0,75 metri
- 1 elemento da 0,5 metri
- 1 testata da 0,5 metri completa di finecorsa (e pulsantiera integrata nella versione DHS)
- Puntello componibile-telescopico da 7,5 metri
- Cavo elettrico con spine a fissaggio rapido per il collegamento quadro-testata
- Prolunga di corrente
